La thermographie infrarouge appliquée à l'électrique

La thermographie infrarouge appliquée à l'électrique

La thermographie infrarouge (TIR) s’applique aisément à la maintenance électrique. En effet, cette technologie permet de détecter les échauffements anormaux qui sont à l’origine de coupures électriques, voire de départs de feux.

En France, l’électricité demeure l’une des premières causes d’incidents dans les entreprises. Toute dégradation matérielle, arrêt de production ou incendie d’origine électrique peut avoir de très lourdes conséquences pour ces dernières sur le plan économique, écologique voire sanitaire.

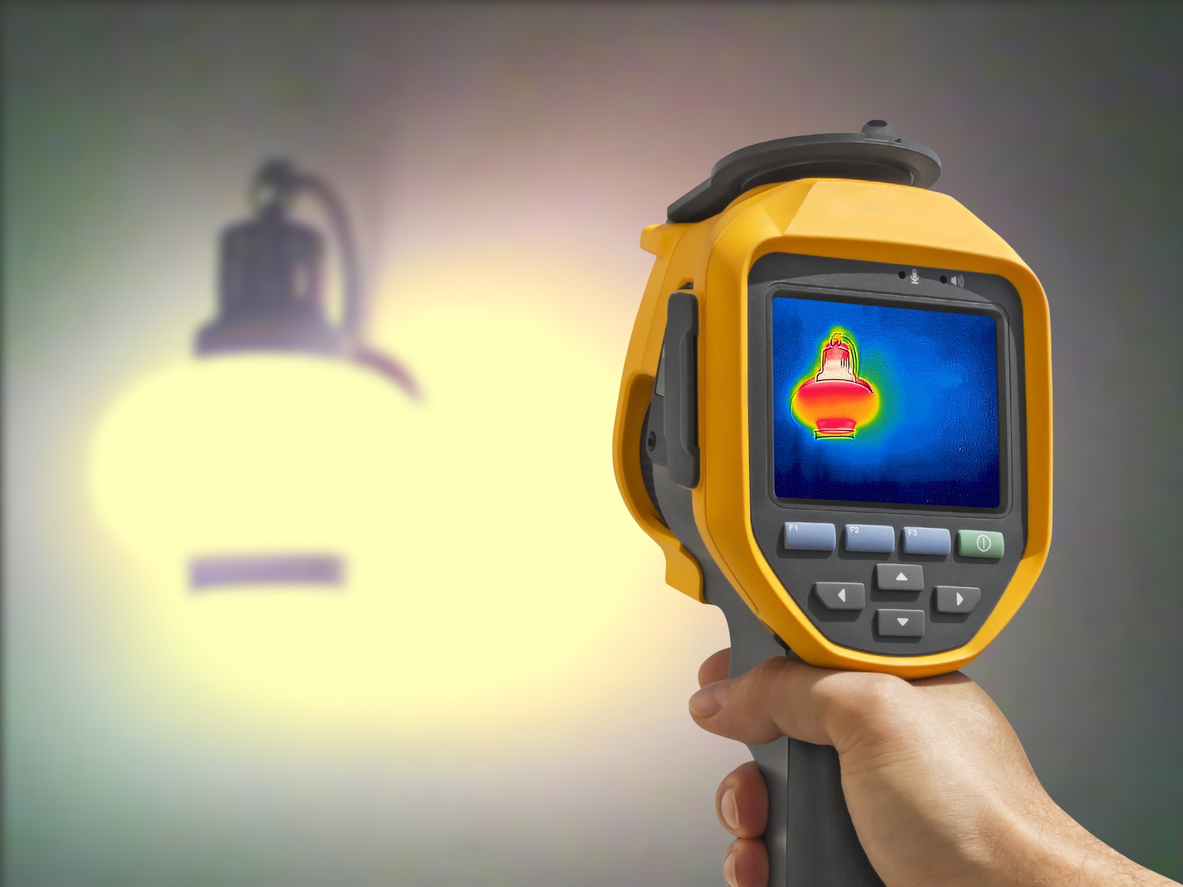

Efficaces, faciles d’utilisation et offrant des résultats immédiats, les caméras infrarouges sont des outils précieux qui permettent d’éviter de telles catastrophes. Décryptage.

La thermographie infrarouge au service de la maintenance électrique

La thermographie infrarouge est une technologie de plus en plus utilisée dans la réalisation de maintenances préventives ou correctives d’équipements électriques.

En effet, la majorité des défauts pouvant être détectés dans les installations électriques s’accompagnent de variations thermiques importantes. Or, les caméras infrarouges sont spécialement conçues pour déceler ces variations de chaleur.

En quoi consiste la TIR appliquée aux installations électriques ?

La thermographie infrarouge appliquée aux équipements électriques consiste à évaluer l’état de fonctionnement des différents composants d’une installation. Parmi ces composants, des éléments tels que les transformateurs, les armoires électriques et autres machines sont souvent passés au crible.

Le contrôle par thermographie infrarouge s’intéresse dans un premier temps aux points dits « chauds ». Lorsqu’une anomalie est détectée, la valeur des échauffements est prise en considération afin d’établir des degrés d’urgence. Pour ce faire, une comparaison de valeur est réalisée entre les matériaux de mêmes caractéristiques.

Quel est l’objectif du contrôle électrique par thermographie infrarouge ?

L’objectif majeur d’un contrôle des installations électriques par thermographie infrarouge est de prévenir tout risque d’incendie d’origine électrique. En effet, de tels incidents sont souvent provoqués par des défaillances de la connectique, lesquelles sont très difficiles à déceler.

À travers un contrôle des installations électriques par TIR, l’entreprise cherche également à remplir deux autres objectifs. Le premier d’entre eux est de garantir la sécurité de ses employés et collaborateurs. Dans un second lieu, il est question d’optimiser le fonctionnement des appareils productifs.

LE SAVIEZ-VOUS ?

Lors du contrôle d’une installation électrique par thermographie infrarouge, la détection d’une température supérieure à 90 °C est généralement le signe d’un dysfonctionnement critique.

Quels sont les défauts détectables à l’aide d’une caméra infrarouge ?

Un combustible (isolant de câble, enveloppe plastique d’un appareil électrique, etc.) exposé à une source de chaleur en présence d’oxygène peut provoquer un départ de feu.

En effet, un simple défaut de serrage ou une surcharge électrique peut générer une quantité suffisante de chaleur indésirable.

La thermographie infrarouge permet justement de localiser les éléments sur lesquels il faut rapidement intervenir.

Liste des anomalies les plus récurrentes détectées à l’aide de la TIR
  • Usure des câbles, des fils et des gaines électriques.
  • Oxydation générée par des produits chimiques.
  • Mauvais montage, serrage ou sertissage.
  • Détérioration des matières isolantes.
  • Altération des contacts et connexions.
  • Surcharge électrique.

Les avantages de la thermographie infrarouge pour le contrôle des équipements électriques

Les avantages de la thermographie infrarouge appliquée à la maintenance électrique sont nombreux. Par exemple, la TIR permet d’intervenir rapidement et de manière ciblée, en plus de maximiser la disponibilité des installations électriques (étant donné que tout arrêt de production est évité).

La thermographie infrarouge est également l’une des rares techniques de contrôle à permettre l’identification des sources de chaleur quel que soit l’élément concerné. La TIR permet en effet de contrôler n’importe quel système électrique, disjoncteur, relais, etc.

Enfin, la thermographie infrarouge dans le domaine électrique peut s’exercer sur tous les types de structures, que celles-ci soient petites ou grandes. Ainsi, la TIR peut être utilisée sur les réseaux électriques aériens HTA et HTB (les lignes de haute et de très haute tension). Pour ce faire, une caméra infrarouge peut être embarquée sur un véhicule aérien de type drone. Ce procédé a d’ailleurs un nom : la thermographie infrarouge aérienne.

Thermographie infrarouge, installations électriques et contexte réglementaire

Le Code du Travail et les Arrêtés du 22 et du 26 décembre 2011 imposent un contrôle visuel ainsi qu’une vérification manuelle des dispositifs de protection, installations et raccordements électriques.

En outre, un référentiel APSAD D19 définit un cahier des charges spécifique pour la réalisation des contrôles d’installations électriques par thermographie infrarouge. Ledit référentiel a été réalisé par le Centre National de Prévention et de Protection (CNPP).

À ce titre, les qualifications de l’opérateur intervenant au sein de l’entreprise afin d’y réaliser des contrôles doivent être attestées par un certificat d’aptitude remis par le CNPP.

Périodicité du contrôle par thermographie infrarouge

Conformément aux dispositions du document technique APSAD D19, il incombe à l’entreprise de vérifier la périodicité du contrôle par thermographie infrarouge sur son contrat d’assurance. À défaut, la périodicité est annuelle.

Établissement du certificat Q19

Un certificat baptisé Q19 peut être demandé par l’assureur afin de garantir la limitation des risques d’incendie au sein de l’entreprise de son client. Ce dernier est délivré par un professionnel qualifié APSAD, suite au contrôle de l’installation électrique par TIR.

En conclusion, la thermographie infrarouge appliquée à la maintenance électrique est réellement essentielle afin de prévenir les risques d’incendie liés à une défaillance des installations émettrices de courant.

En outre, le recours à la TIR est peu onéreux par rapport aux conséquences financières et matérielles d’une panne ou d’un incendie survenant dans les locaux d’une entreprise.

Certains établissements ont d’ailleurs fait le choix de former leur personnel à la thermographie infrarouge et de se prémunir des moyens techniques nécessaires. Ainsi, ces derniers procèdent eux-mêmes aux vérifications de leurs installations électriques.
