VMC : 22 Questions pour Comprendre

Posté par le dans Faire construire sa maison
  • Taille du texte: Agrandir Réduire
  • Imprimer

Principe de fonctionnement, prix, astuces, obligations, installations en simple et double flux, niveau sonore, ventilation en salle de bain...



Après la lecture de cet article en Questions-Réponses "directes", vous serez incollable sur la Ventilation Mécanique Contrôlée (VMC) !







1 Quel est le principe de fonctionnement d'une VMC ?

Quel est le principe de fonctionnement d'une VMC ?

La VMC crée un vide, une dépression. Et cette dépression par rapport à l'extérieur est comblée en permanence par un afflux d'air frais, provenant de l'extérieur.





2 Quels sont les éléments qui composent une installation de VMC ?

 Quels sont les éléments qui composent une installation de VMC ?

Une VMC est composée du caisson (aussi appelé moteur ou kit), dont partent des gaines, vers des bouches d'extraction ou d'insufflation.{gallery}vmc/simple-flux{/gallery}

















3 Pourquoi ventiler mon logement ?

a) Le renouvellement de l'air est bon pour la santé. C'est pour cette raison que, même en hiver, on ouvrait grand les fenêtres quelques minutes pour renouveler l'air. Un air chaud, non renouvelé, est propice au développement des germes et des maladies. La VMC a donc un rôle pour votre santé, et en baissant le taux d'humidité de l'habitat.



b) La baisse du taux d'humidité prolonge également la durée de vie des matériaux, des objets, qui auront moins tendance à moisir.





4 Est-ce que la VMC est un luxe ?

Non ! La VMC est obligatoire dans toutes les logements neufs depuis ...1982 !





5 Quand fonctionne une VMC ?

La VMC fonctionne tout le temps. On devrait ajouter "en petite vitesse" pour être plus précis.

Une VMC simple flux consomme entre 10 et 30W en petite vitesse, en permanence.





6 Une VMC a plusieurs vitesses ?

Oui. En régime normal, la VMC tourne en "petite vitesse" ou en "vitesse 1", mais lors d'un besoin ponctuel de ventilation, par exemple, lorsqu'on cuisine et que la hotte n'aspire pas toutes les odeurs, on doit pouvoir passer en " grande vitesse" ou en "vitesse 2", via un interrupteur.

{gallery}vmc/interrupteur{/gallery}

















7 Qu'est-ce qu'une VMC simple flux ?

Dans une VMC simple flux, l'afflux d'air frais arrive par des entrées ménagées le plus souvent dans les fenêtres (voir images plus haut). Le débit d'aspiration de la VMC, fixé par la norme, assure normalement un bon renouvellement de l'air, sans pour autant trop refroidir votre habitat en hiver.

Si vous trouvez que l'air frais de l'extérieur amène trop de froid dans votre maison, surtout ne bouchez pas durablement ces entrées (voir point sur la santé plus haut) : la VMC ne jouerait plus son rôle.

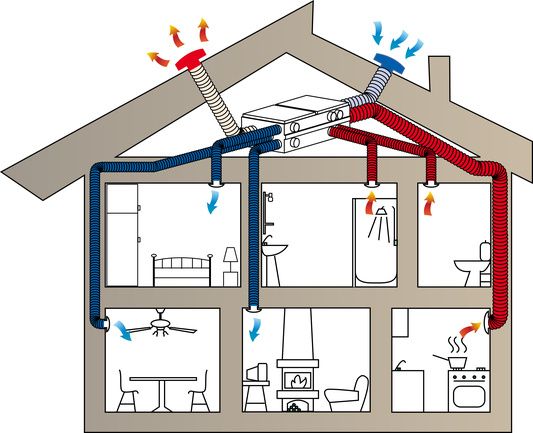

8 Qu'est-ce qu'une VMC double flux ?

Dans une VMC double flux, la prise d'air est effectuée à l'extérieur, mais avant de parvenir au logement, cet air frais est réchauffé par la VMC DF au sein d'un échangeur. C'est ce point qui fait l'intérêt du double flux : Moins d'énergie à réchauffer l'air, à renouvellement d'air égal, soit une économie d'énergie approximative (variable) de 15 à 25%.



{gallery}vmc/double-flux{/gallery}

















9 Quels sont les avantages et inconvénients d'une VMC double flux ?

Avantages :

  • Économe en énergie
  • Permet de filter l'air entrant
  • En supprimant les entrées d'air dans les fenêtres, on bénéficie d'une meilleure isolation acoustique

Inconvénients :

  • Très chère
  • Le kit est très gros : 80x55x42 cm par exemple pour une "petite" double flux, contre 38x24x14 cm pour une "petite" simple flux.
  • Si on ouvre les fenêtres, le système est moins performant.
  • Entretien plus important
  • Il est nécessaire de prévoir une évacuation de l'eau condensée





10 Qu'est-ce qu'une VMC Thermodynamique ?

Il s'agit d'une VMC Double Flux, à laquelle on a apposé une pompe à chaleur. La VMC joue alors un double rôle de renouvellement de l'air, ET de source de chauffage en hiver, de clim en été.







11 Prix d'une ventilation double flux vs simple flux ?

Cette économie d'énergie de la VMC Double Flux sur le long terme représente un gros coût d'investissement : alors qu'un kit VMC Simple Flux coûte 70€ en premiers prix, le prix d'un kit VMC DF démarre environ à 700€ (Hors gaines et bouches).







12 Quelle ventilation pour la salle de bain ?

Si votre salle de bain est trop humide, alors que la VMC "tourne", il est probable que vos entrées d'air sont insuffisantes.

En principe, la vapeur dégagée lors d'une douche chaude en hiver doit s'évacuer complètement (le miroir redevient utilisable) en environ 15 minutes.

Si vous voulez une ventilation plus rapide, lisez le point #14.





13 Quelle est la différence entre une VMC Hygroréglable et Autoréglable ?

Une VMC autoréglable est la VMC simple flux "classique" décrite plus haut. Le débit de renouvellement de l'air est constant, et ne prend pas en compte l'humidité de l'habitat, qui varie pourtant en fonction des saisons, de la température, du nombre d'occupants...



Une VMC hygroréglable est légèrement plus perfectionnée (ce qui ne veut pas dire mieux), car la VMC est équipée de capteurs d'humidité au niveaux des bouches d'extraction. Ces capteurs font varier le débit d'extraction en fonction du taux d'humidité dans les pièces.







14 Peut-on utiliser la grande vitesse pour évacuer l'air de la salle de bain ?

En principe, non. Sur la plupart des modèles de VMC, la grande vitesse est réservée à la cuisine, et les bouches d'extraction de la salle de bains sont bridées à l'aide de clapets.



Astuce (énergivore) : Si par exemple votre salle de bains est borgne, et que vous désirez que la vapeur et l'humidité s'évacuent plus rapidement, vous pouvez retirer le clapet de bridage sur la bouche concernée, au niveau du caisson VMC. Attention, lorsque vous passerez en vitesse 2, beaucoup d'air frais affluera et si vous oubliez la VMC dans cette position, cela revient un petit peu à ouvrir en grand les fenêtres, avec des contre-économies de chauffage à la clé.



{gallery}vmc/clapet{/gallery}

















15 Où mettre des bouches d'extraction de ma VMC ?

Les bouches d'extraction d'une VMC ne se positionnent QUE dans la cuisine, les WC, et les salles de bains, et éventuellement dans un couloir. Oubliez la VMC dans les chambres, et le séjour. Cela ne signifie pas que l'air n'y sera pas renouvelé !



La position des arrivées et des extractions doit être telle que l'air circule : il rentre par le séjour, les chambres, et s'évacue par lesWC, la salle de bain. Ce sens de circulation permet d'éviter les mauvaises odeurs partout dans la maison.






16 Combien d'extractions mettre ?

En VMC, pensez en terme de volumes, plutôt qu'en nombre d'extraction et d'arrivée. Telle bouche permet d'aspirer par exemple 30 m3/h, celle-ci 15m3/h etc.





17 Que dit la norme DTU sur les débits de ventilation ? (niveau avancé)

L'arrêté du 24 mars 1982 fixe:

  • Une capacité de débit dans les pièces humides
  • Le débit total de renouvellement d'air minimal
  • Le débit mini dans la cuisine
    {gallery}vmc/debit{/gallery}











Par exemple, dans un 2 pièces :

  • Dans la cuisine, on doit pouvoir extraire 90m3/h et 15m3/h dans la SdB et les WC,
  • En permanence, le débit total dans le 2 pièces doit être de 60m3/h,
  • En permanence, le débit minimal en cuisine doit être de 30m3/h



C'est pour cette raison que sur les caissons, on trouve un clapet qui permet de brider les extractions des salles de bains et d'aisance, car le débit imposé est moins important qu'en cuisine.



Sur une simple flux autoréglable, on aurait :

  • En vitesse 1 : 30m3/ en cuisine et 15 m3/h en SdB et WC (grâce au clapet)
  • En vitesse 2 : 90m3/h en cuisine et 15 m3/h en SdB et WC (grâce au clapet)

La norme est ainsi respectée.





18 Quelle est la différence entre une VMC et un extracteur d'air ?

2 différences majeures :

  • Un extracteur d'air ne tourne pas en permanence, il est commandé par un interrupteur, avec 2 positions : allumé ou éteint. Une VMC tourne en permence, et pour une VMC autoréglable, il peut y avoir un interrupteur avec 2 positions : petite ou grande vitesse.
  • D'autre part, en installant une VMC, vous savez que le débit du renouvellement d'air est encadré par la norme, et il n'y a pas à réfléchir, alors qu'avec un extracteur, il faut normalement faire une étude, et choisir ses extracteurs en fonction de leur débit.





19 Comment éviter les problèmes de condensation ?

Si la sortie de la VMC se fait horizontalement dans un mur, veillez à laisser une pente légère (3%) vers l'extérieur. Ainsi, si l'air chaud condense en atteignant l'air froid extérieur, l'eau condensée ira plutôt vers l'extérieur.

Des gaines isolées peuvent également réduire la condensation dans les gaines.







20 Est-ce qu'une VMC est bruyante ? Comment la rendre silencieuse ?

Une VMC bas de gamme est bruyante et occasionne une gêne, pour les personnes sensibles au bruit. Néanmoins, on trouve des VMC très silencieuses pour un prix modéré (j'ai installé chez moi une VMC Atlantic (= Sauter) à 139€).

Le principe est qu'en petite vitesse, on entend rien. En deuxieme vitesse, pour une VMC de bonne qualité, avec gaines isolées, et un moteur bien posé (désolidarisé du support), on entend juste le bruit de l'air qui circule.

-> Il existe des gaines isolées, qui permettent de réduire encore le niveau de bruit de la VMC pour un surcoût très raisonnable ( 20€ les 6 mètres au lieu de 6€ pour une gaine non isolée).



Les différentes gaines de VMC :

{gallery}vmc/gaines-vmc{/gallery}

















21 Est-ce qu'une VMC peut remplacer une hotte en cuisine ?

Ce n'est pas son rôle. Si vous n'avez pas de hotte, les fumées de cuisson, chargées de matières graisseuses iront s'agglutiner dans les tuyaux de la VMC. Le nettoyage du moteur VMC devra être effectué au-moins 2 fois par an.







22 Quels types de VMC existent pour la rénovation ?

Des types de VMC sont spécialisés pour la rénovation (et seulement !) :

  • VMR 'Ventilation Mécanique Répartie' : La VMR est composée de plusieurs bouches, non reliées entre elles par des gaines, et sans caisson central.
  • VMP 'Ventilation Mécanique Ponctuelle' : Cela revient à dire des extracteurs d'air.

 Ceci étant, si vous en avez la possibilité lors de votre rénovation, privilégiez toujours une "vraie" VMC de type simple ou double flux.





Si vous avez appréciez cet article, merci de laisser un commentaire !


 Sources :

  • Arrêté du 24 mars 1982
  • Norme DTU 68.2"Exécution des installations de ventilation mécanique"
  • Concernant l'économie d'énergie d'une VMC DF : http://www.atlantic.fr
